RJ45 kolory w skrętce komputerowej mają kluczowe znaczenie dla działania sieci. Sprawdź, dlaczego kolejność przewodów jest ważna i czy wystarczy podłączyć je tak samo na obu końcach.
RJ45 kolory – co oznaczają w skrętce komputerowej?

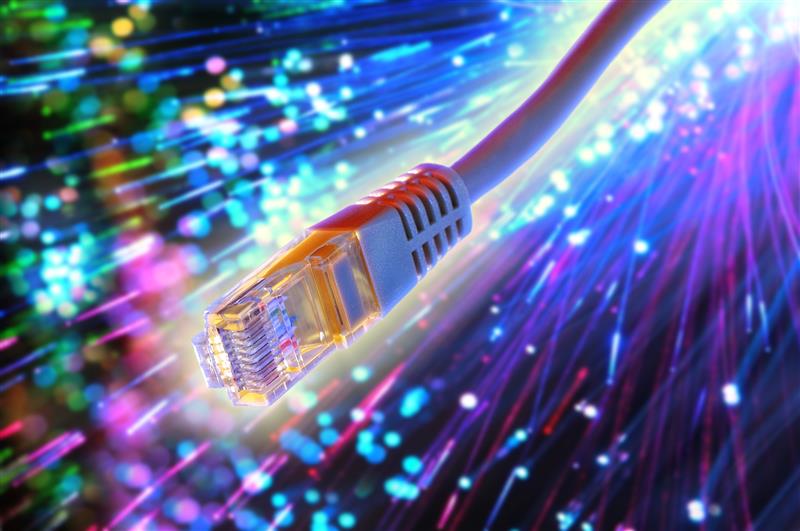

Skrętka komputerowa RJ45 (kabel Ethernet) składa się z ośmiu żył ułożonych w cztery pary. Każda para ma przypisane kolory:
- biało-pomarańczowy / pomarańczowy
- biało-zielony / zielony
- biało-niebieski / niebieski
- biało-brązowy / brązowy
Kolory te nie są przypadkowe. Ich głównym zadaniem jest zachowanie odpowiedniego układu par przewodów, który umożliwia prawidłową transmisję danych.
Standardy RJ45 – T568A i T568B
Podczas zarabiania kabla RJ45 stosuje się dwa standardy:
- T568A
- T568B
Różnice między nimi polegają na zamianie miejsc dwóch par przewodów (zielonej i pomarańczowej). W praktyce:
- najczęściej stosuje się standard T568B,
- w kablu prostym należy użyć tego samego standardu na obu końcach,
- różne standardy na końcach stosuje się w kablach krosowanych.
Najważniejsze jest jedno: konsekwencja i trzymanie się ustalonego schematu.
Dlaczego kolejność kolorów w RJ45 ma znaczenie?
Transmisja odbywa się parami przewodów
Kluczowa zasada działania skrętki:
sygnał przesyłany jest parami przewodów, a nie pojedynczymi żyłami
Każda para odpowiada za określony sposób przesyłu danych. Jeśli przewody zostaną pomieszane:
- para zostaje „rozbita”,
- transmisja traci swoje właściwości,
- pojawiają się błędy i zakłócenia.
Skręcenie przewodów nie jest przypadkowe
Przewody w kablu są skręcone w pary, ponieważ:
- ogranicza to zakłócenia elektromagnetyczne,
- zmniejsza wpływ sygnałów z innych przewodów,
- poprawia jakość transmisji.
Jeśli podczas zarabiania kabla:
- rozdzielisz pary,
- lub połączysz przewody z różnych par,
to cały efekt skręcenia zostaje zaburzony.
Dlaczego nie wystarczy podłączyć „tak samo na obu końcach”?
To bardzo częsty błąd.
Na pierwszy rzut oka wydaje się, że jeśli kolejność przewodów jest identyczna po obu stronach, kabel będzie działał poprawnie. Jednak:
- identyczny układ ≠ poprawny układ,
- jeśli nie odpowiada standardowi, pary mogą być nieprawidłowe.
W efekcie:
- kabel może działać tylko częściowo,
- mogą pojawić się problemy z transmisją,
- połączenie może być niestabilne.
Problemy mogą pojawić się dopiero przy większych prędkościach
Źle zarobiony kabel często „działa”, ale:
- tylko przy niższych prędkościach (np. 100 Mb/s),
- przy 1 Gb/s zaczynają się błędy,
- mogą występować przerwy w połączeniu.
To dlatego poprawna kolejność kolorów w RJ45 ma tak duże znaczenie.
Jak poprawnie zarobić kabel RJ45?
Aby kabel działał prawidłowo, należy:
- Zdjąć izolację zewnętrzną kabla
- Rozdzielić pary przewodów (minimalnie)
- Ułożyć je zgodnie ze standardem (najczęściej T568B)
- Przyciąć przewody na równą długość
- Wsunąć je do wtyku RJ45
- Zaciśnąć wtyk zaciskarką
Najważniejsze zasady:
- nie mieszać przewodów z różnych par,
- zachować właściwą kolejność kolorów,
- nie rozplatać skrętki bardziej niż to konieczne.
Najczęstsze błędy przy zarabianiu RJ45
- dowolne układanie kolorów „bo działa”
- rozdzielanie przewodów z jednej pary
- brak stosowania standardu T568A lub T568B
- zbyt duże rozplątanie przewodów
- niedokładne zaciśnięcie wtyku
FAQ – najczęstsze pytania
Czy kabel z inną kolejnością kolorów będzie działał?
Może działać, ale często niestabilnie lub z ograniczoną prędkością.
Czy trzeba stosować konkretny standard?
Tak – najlepiej wybrać jeden (najczęściej T568B) i stosować go konsekwentnie.
Czy kolejność kolorów wpływa na internet?
Tak – wpływa na jakość, stabilność i maksymalną prędkość połączenia.
Podsumowanie
RJ45 kolory w skrętce komputerowej to nie kwestia estetyki, ale technologii działania sieci.
Najważniejsze wnioski:
- transmisja odbywa się parami przewodów,
- kolory pomagają zachować właściwy układ tych par,
- nie wystarczy podłączyć przewodów „tak samo” – muszą być ułożone zgodnie ze standardem,
- błędy mogą nie być widoczne od razu, ale wpływają na stabilność i prędkość sieci.
Jeśli chcesz uniknąć problemów z połączeniem, zawsze trzymaj się standardów RJ45 i poprawnej kolejności kolorów.
